Murs en banche à Beuzeville (27) : 224 m² de voile béton coulé

Au mois de juin, nos équipes sont intervenues sur la commune de Beuzeville, dans l'Eure, pour la réalisation de murs en banche. 224,64 m² de voile béton, soit environ 83 mètres linéaires de mur de 2,70 m de hauteur et 20 cm d'épaisseur, coulés en place le long de bâtiments existants. Un chantier propre, bien cadencé, et surtout représentatif d'une prestation que nous assurons régulièrement sans que ça se voie : le banchage seul, pour le compte d'autres professionnels.

Nous vous proposons de suivre ce chantier phase par phase, de l'implantation au rebouchage des trous de banche. C'est technique, c'est précis, et c'est exactement là que se joue la qualité d'un voile béton.

Le chantier en chiffres

• 224,64 m² de voile béton banché
• 83 mètres linéaires de mur environ
• 2,70 m de hauteur, 20 cm d'épaisseur
• 44,92 m³ de béton coulé
• Béton de classe C25/30 XF1
• Coffrage Satéco : 12 panneaux de 240 x 280 cm et 2 panneaux de 120 x 280 cm
• Environ cinq rotations de banches
• Ferraillage en double nappe , enrobage de 3 cm

Un mur en banche, concrètement, c'est quoi

Un mur en banche, aussi appelé voile béton, est un mur coulé en une seule masse sur le chantier. Rien à voir avec un mur monté élément par élément comme un parpaing ou une brique. On assemble deux grands panneaux métalliques face à face, les banches, en ménageant entre eux l'épaisseur exacte du futur mur. On glisse le ferraillage à l'intérieur, on remplit de béton, on vibre, et une fois le béton pris on retire les panneaux.

Le résultat est un ouvrage monolithique, sans joint, avec une résistance mécanique et une étanchéité que la maçonnerie traditionnelle n'atteint pas. C'est la solution retenue dès qu'un mur doit encaisser des poussées importantes, résister aux chocs, ou tenir sur de grandes longueurs sans reprise.

La contrepartie, c'est que tout se joue avant le coulage. Une fois le béton dans la banche, il n'y a plus de rattrapage possible. D'où l'importance de chaque étape qui précède.

Implantation et talonnettes

Avant toute chose, l'implantation des murs a été reportée au sol selon les plans fournis. Sur un linéaire de 83 mètres, la moindre dérive angulaire au départ se retrouve amplifiée à l'autre bout, donc cette phase se fait au calme et se vérifie deux fois.

Nous avons ensuite réalisé et posé des talonnettes en béton coulées sur place. La talonnette est une petite bande de béton d'une dizaine de centimètres de haut, coulée à l'emplacement exact du futur mur. Elle sert de guide : les banches viennent se caler dessus, ce qui garantit l'alignement du voile et bloque les fuites de laitance en pied de mur au moment du coulage. Sans talonnette, on récupère des bavures en bas de mur et un alignement approximatif.

Le coffrage Satéco et ses rotations

Le matériel de coffrage a été pris en location chez Satéco : 12 panneaux de 240 x 280 cm et 2 panneaux de 120 x 280 cm, complétés par les tiges Artéon 20/23, les écrous et barrettes de serrage, les lests et les étais de lestage.

La hauteur de panneau de 280 cm pour un mur de 270 cm n'est pas un hasard. Il faut toujours un peu de garde au-dessus du niveau fini pour travailler proprement en tête de voile et gérer le remplissage sans déborder.

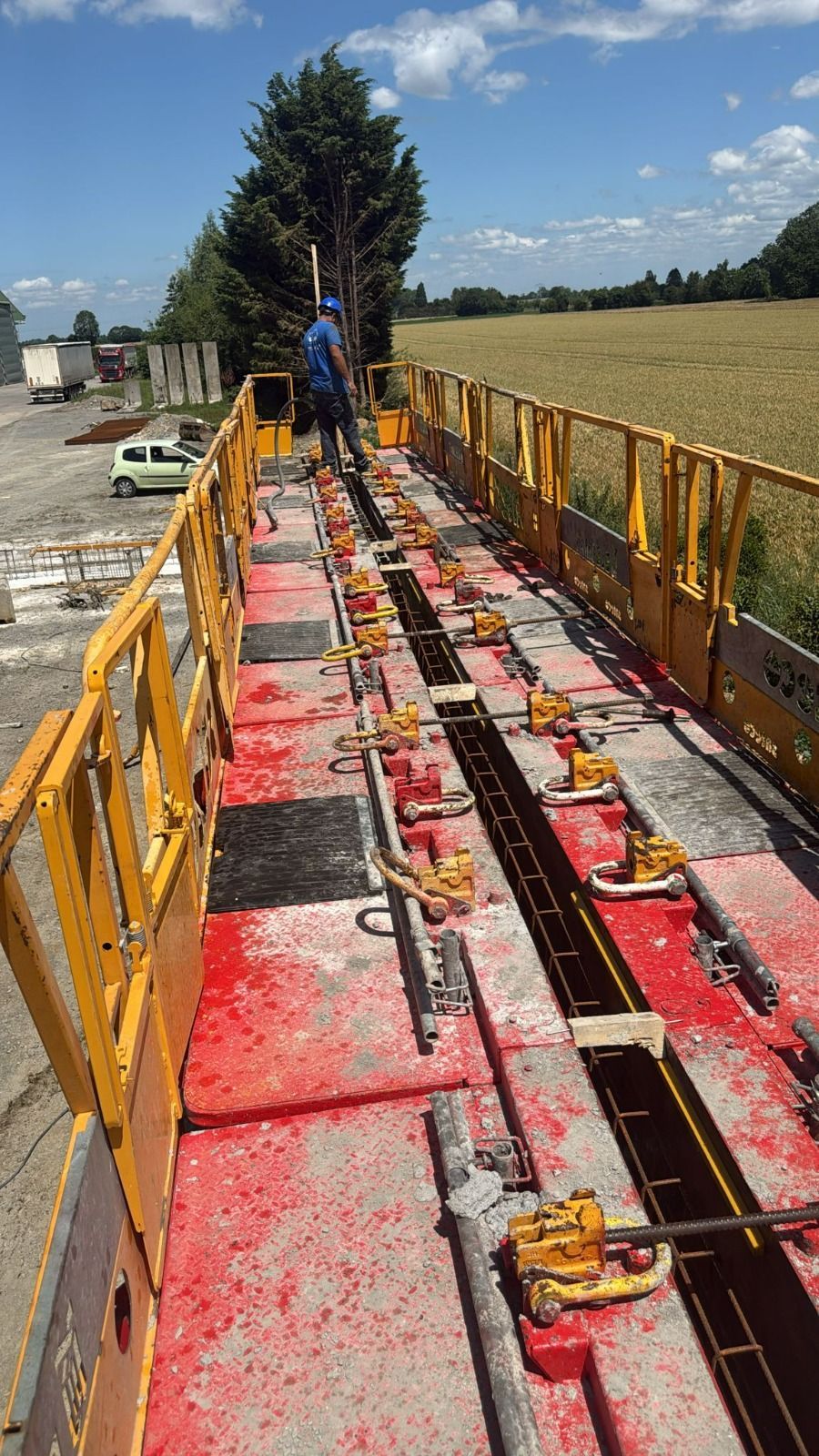

Les tiges Artéon traversent le mur de part en part et maintiennent les deux banches à écartement constant. C'est elles qui encaissent la poussée du béton frais, qui est considérable : sur 2,70 m de hauteur, un béton fluide pousse plusieurs tonnes par mètre de mur. Un serrage insuffisant, et le mur se cintre.

Avec 14 panneaux disponibles et 83 mètres de mur à réaliser, il a fallu enchaîner environ cinq rotations. Une rotation, c'est monter les banches, ferrailler, couler, attendre la prise, décoffrer, nettoyer les panneaux et les repositionner plus loin. Ce sont ces rotations qui rythment le chantier.

Ferraillage en double nappe et enrobage réglementaire

Les armatures, fournies par le client, ont été posées en double nappe : deux grilles d'acier, une contre chaque face du mur, plutôt qu'une seule au centre. C'est ce qui permet au voile de travailler dans les deux sens et d'encaisser les efforts de flexion quel que soit le côté d'où ils viennent.

Deux accessoires font tout le travail à ce stade. Les cales plastiques de 3 cm maintiennent les aciers écartés du coffrage, ce qui garantit l'enrobage, c'est à dire l'épaisseur de béton qui protège l'acier de la corrosion. Les écarteurs de 12 cm, eux, maintiennent les deux nappes à distance l'une de l'autre.

Faites le calcul sur une épaisseur de 20 cm : 3 cm d'enrobage d'un côté, 12 cm entre les nappes, 3 cm de l'autre, plus le diamètre des aciers. Le compte tombe juste. Ce n'est pas de la coquetterie, c'est ce qui détermine la durée de vie de l'ouvrage. Un acier mal enrobé rouille, gonfle et fait éclater le béton quelques années plus tard.

Bétonnage : 44,92 m³ de C25/30 XF1

Avant chaque coulage, l'huile de décoffrage a été appliquée sur l'ensemble des banches. Elle empêche le béton d'adhérer au métal et conditionne directement l'aspect du parement une fois les panneaux retirés.

Le béton, fourni par le client, était de classe C25/30 XF1. Le C25/30 correspond à une résistance caractéristique en compression de 25 MPa sur éprouvette cylindrique à 28 jours. Le XF1 est la classe d'exposition : elle vise les surfaces verticales exposées à la pluie et au gel, sans agents de déverglaçage. C'est exactement le cas d'usage d'un mur extérieur en Normandie.

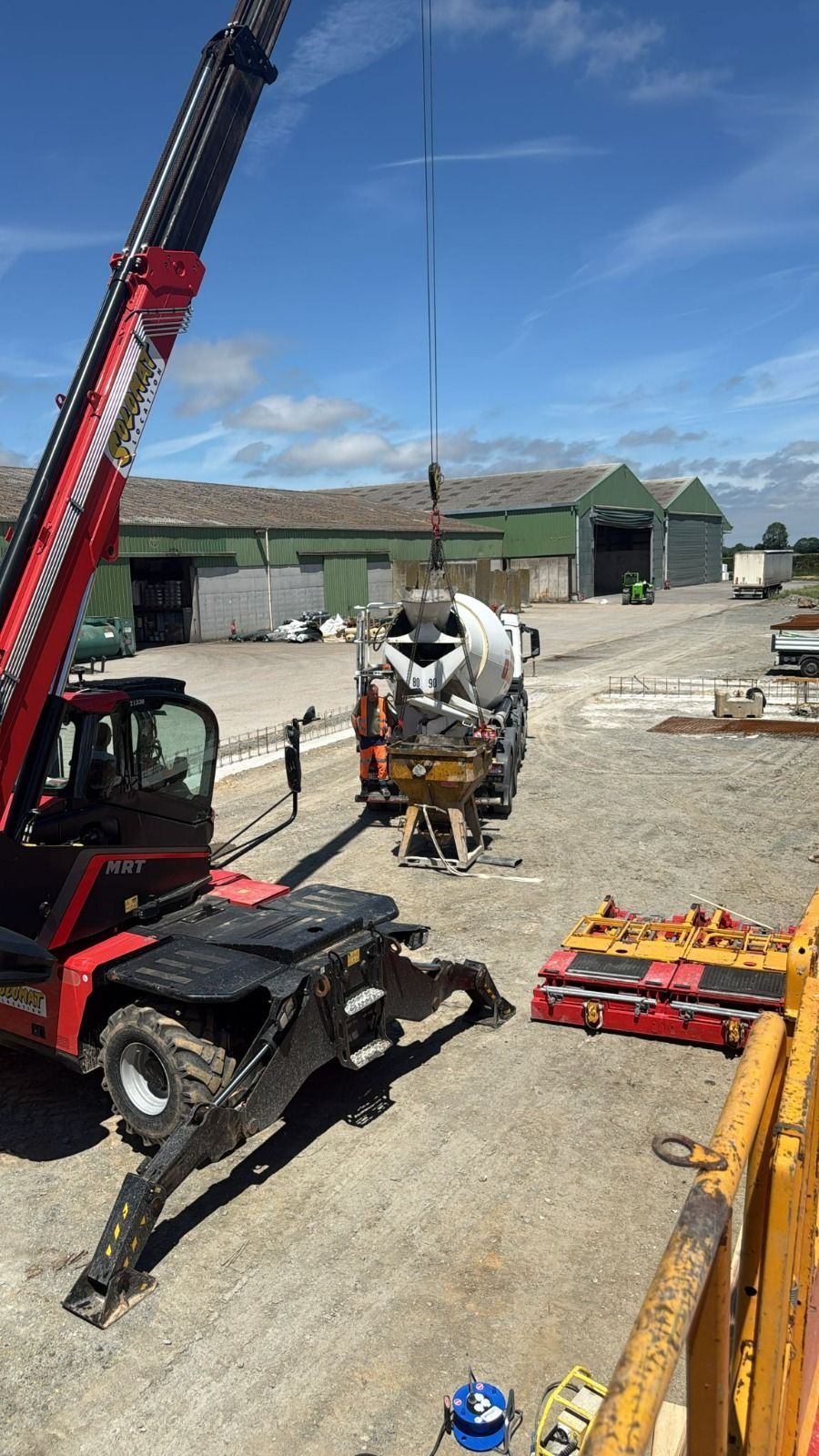

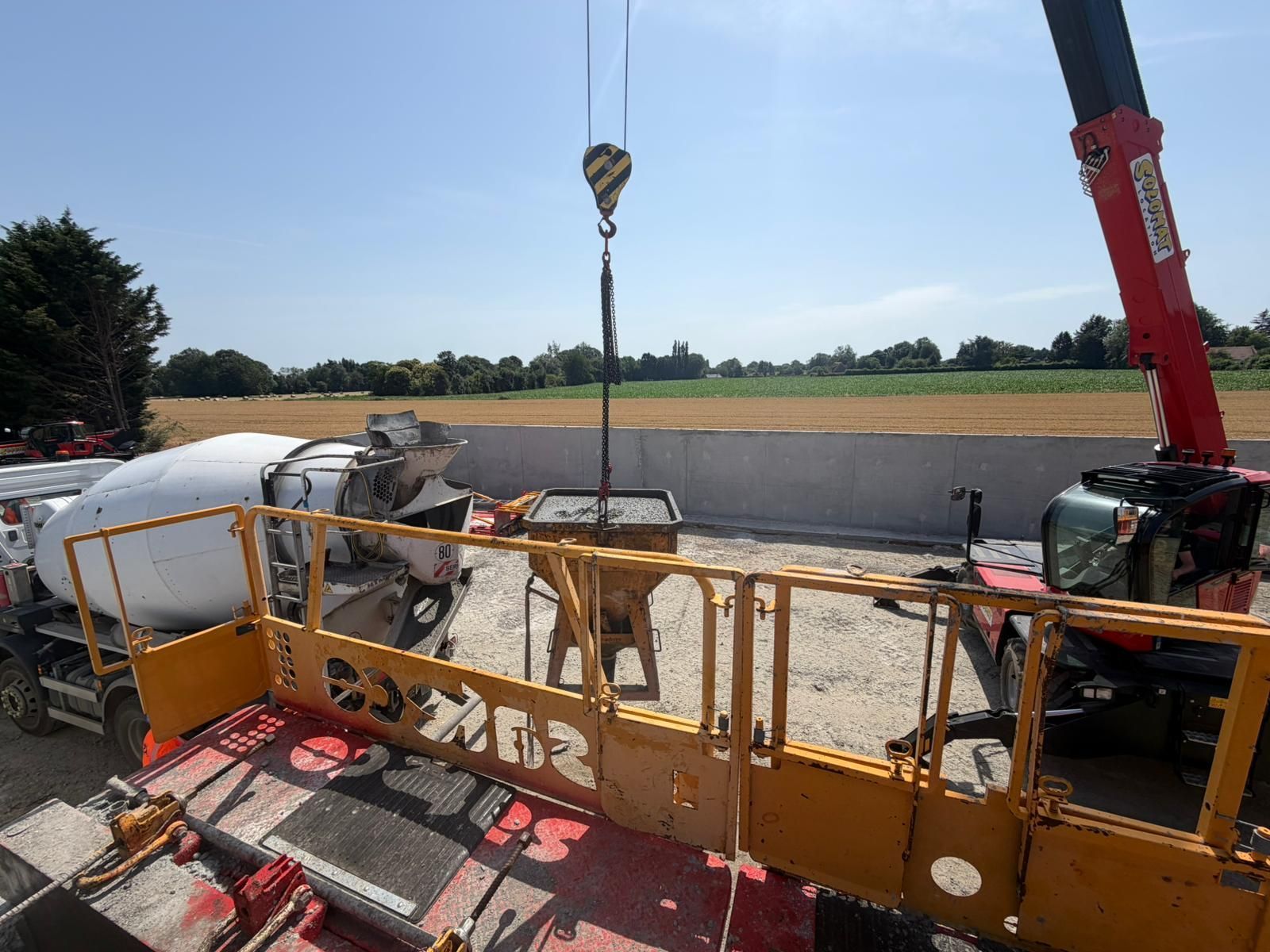

L'approvisionnement s'est fait à la benne, manutentionnée au chariot télescopique rotatif depuis la toupie jusqu'en tête de banche. Le béton est déversé par passes successives et vibré à l'aiguille au fur et à mesure du remplissage.

La vibration n'est pas une option. Elle chasse les bulles d'air emprisonnées et fait descendre le béton dans tous les recoins, notamment autour des aciers. Un voile mal vibré donne des nids de cailloux, ces zones caverneuses qu'on découvre au décoffrage et qui obligent à des reprises. Trop vibré, à l'inverse, le béton ségrège et les graviers se séparent de la laitance. C'est un dosage qui s'acquiert au chantier, pas dans un manuel.

Finitions, arrêts de bétonnage et trous de banche

À chaque rotation de coffrage, un arrêt de bétonnage a été réalisé. C'est la jonction entre deux coulages successifs, et c'est le point sensible d'un voile réalisé en plusieurs fois. Elle se prépare pour que la reprise soit solidaire et discrète, sans créer de ligne de faiblesse dans le mur.

Aux emplacements de finition prévus, nous avons réalisé des arrêts droits, avec une arête franche et nette plutôt qu'une extrémité laissée brute.

Enfin, chaque trou laissé par les tiges Artéon a été rebouché par une carotte béton. Ces trous traversent le mur de part en part : les laisser ouverts, c'est autant de passages pour l'eau, et à terme des coulures et des dégradations. Le rebouchage systématique est la dernière étape, et c'est aussi celle qu'on remarque immédiatement quand elle est bâclée.

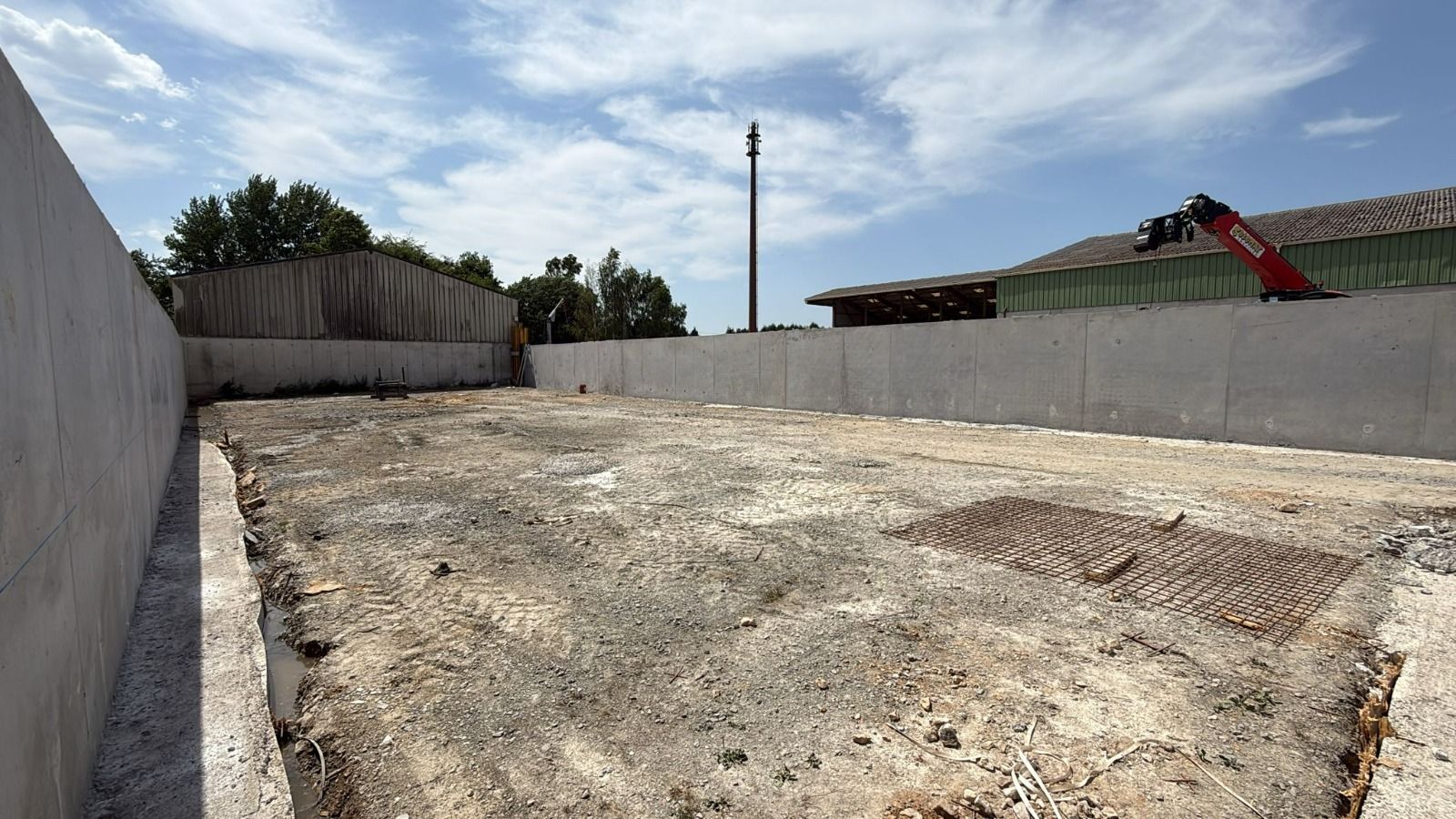

Le chantier s'est terminé par le démontage complet des panneaux et un nettoyage intégral de la zone d'intervention.

Une prestation de coffrage, pas un lot complet

Un point mérite d'être précisé sur ce chantier, parce qu'il correspond à une partie méconnue de notre activité. Ici, le client a fourni les armatures, le béton et les engins de chantier. Notre intervention portait sur l'implantation, les talonnettes, le coffrage, la mise en oeuvre du ferraillage, le bétonnage, les finitions et le nettoyage.

Autrement dit, nous sommes intervenus en prestation de banchage, pas en entreprise générale. C'est une formule que nous proposons aux entreprises du bâtiment, aux constructeurs et aux maîtres d'ouvrage qui disposent de leurs propres approvisionnements et de leurs propres moyens de levage, mais qui n'ont pas l'équipe ou le savoir-faire pour bancher.

C'est aussi une réponse à un problème courant : le banchage demande un matériel spécifique et une équipe qui a l'habitude. Mobiliser tout ça ponctuellement, pour un seul ouvrage, n'a pas de sens économique. Nous intervenons alors sur le seul lot voile béton, avec notre matériel et nos compagnons, et nous laissons le chantier propre derrière nous.

Questions fréquentes sur les murs en banche

Pourquoi choisir un mur banché plutôt qu'un mur en parpaing

Pour la résistance et la continuité. Un voile banché est monolithique, sans joint, donc sans les points faibles d'un mur monté élément par élément. Il encaisse mieux les poussées latérales, les chocs et les efforts de flexion. Sur des ouvrages de soutènement, de séparation ou de grande longueur, c'est souvent la seule solution techniquement cohérente.

Quelle épaisseur pour un voile béton banché

Elle dépend de la hauteur, des efforts à reprendre et du ferraillage prévu. Sur ce chantier, 20 cm pour 2,70 m de haut en double nappe. L'épaisseur n'est jamais choisie au hasard : elle découle des plans et de la note de calcul, et c'est elle qui conditionne la place disponible pour les aciers et leur enrobage.

Au bout de combien de temps décoffre-t-on

Pour un voile vertical dans des conditions courantes, le décoffrage intervient généralement le lendemain du coulage. Cette durée s'allonge sensiblement par temps froid, le béton prenant plus lentement. Elle dépend aussi de la formulation retenue. C'est une décision qui se prend chantier par chantier, jamais à l'avance sur un calendrier.

Intervenez-vous uniquement sur le lot banchage

Oui. Comme sur ce chantier, nous pouvons intervenir sur le seul coffrage et le coulage, avec notre matériel Satéco en location et notre équipe, sur fourniture de vos armatures et de votre béton. Nous réalisons aussi l'ouvrage complet en entreprise générale si vous préférez un interlocuteur unique.
